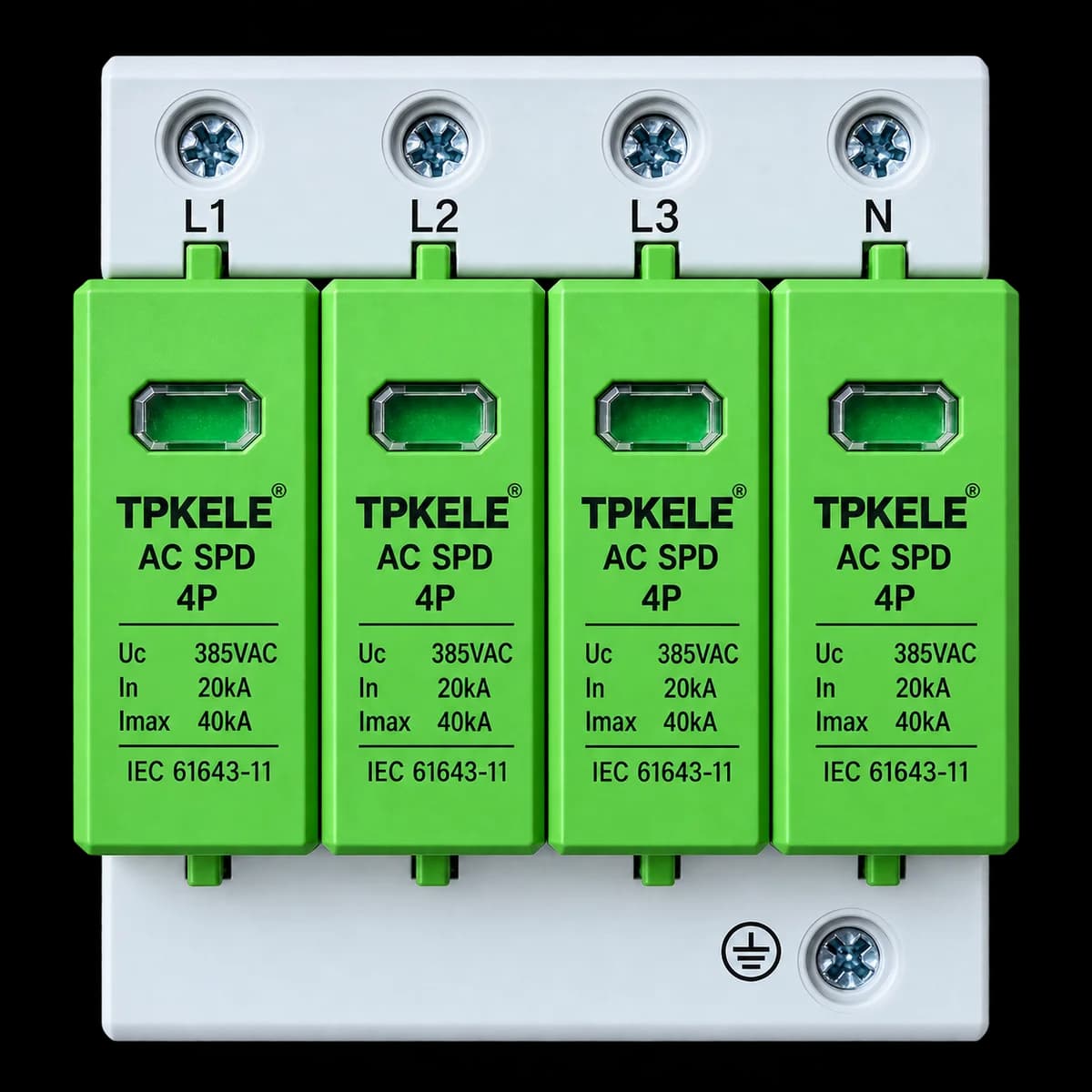

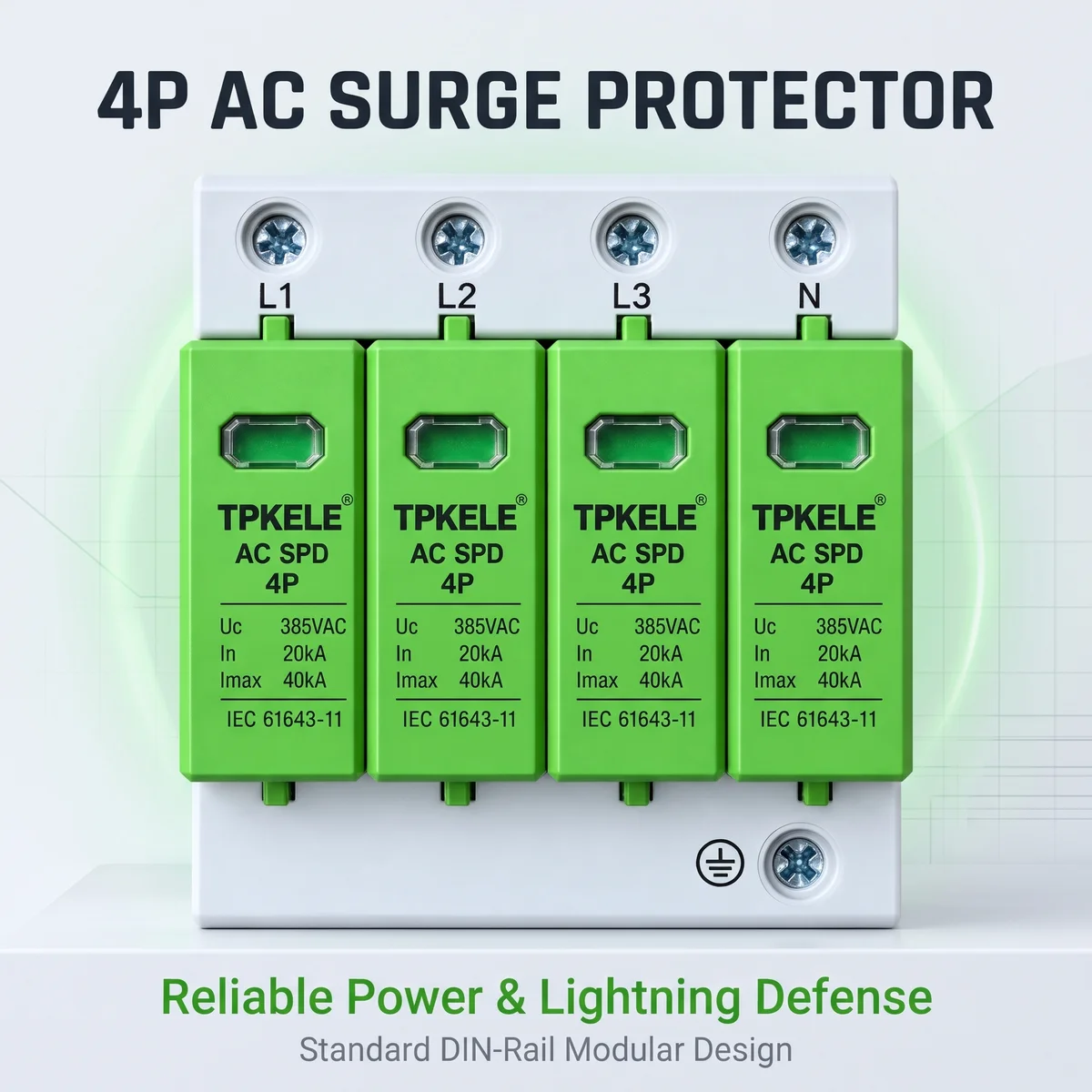

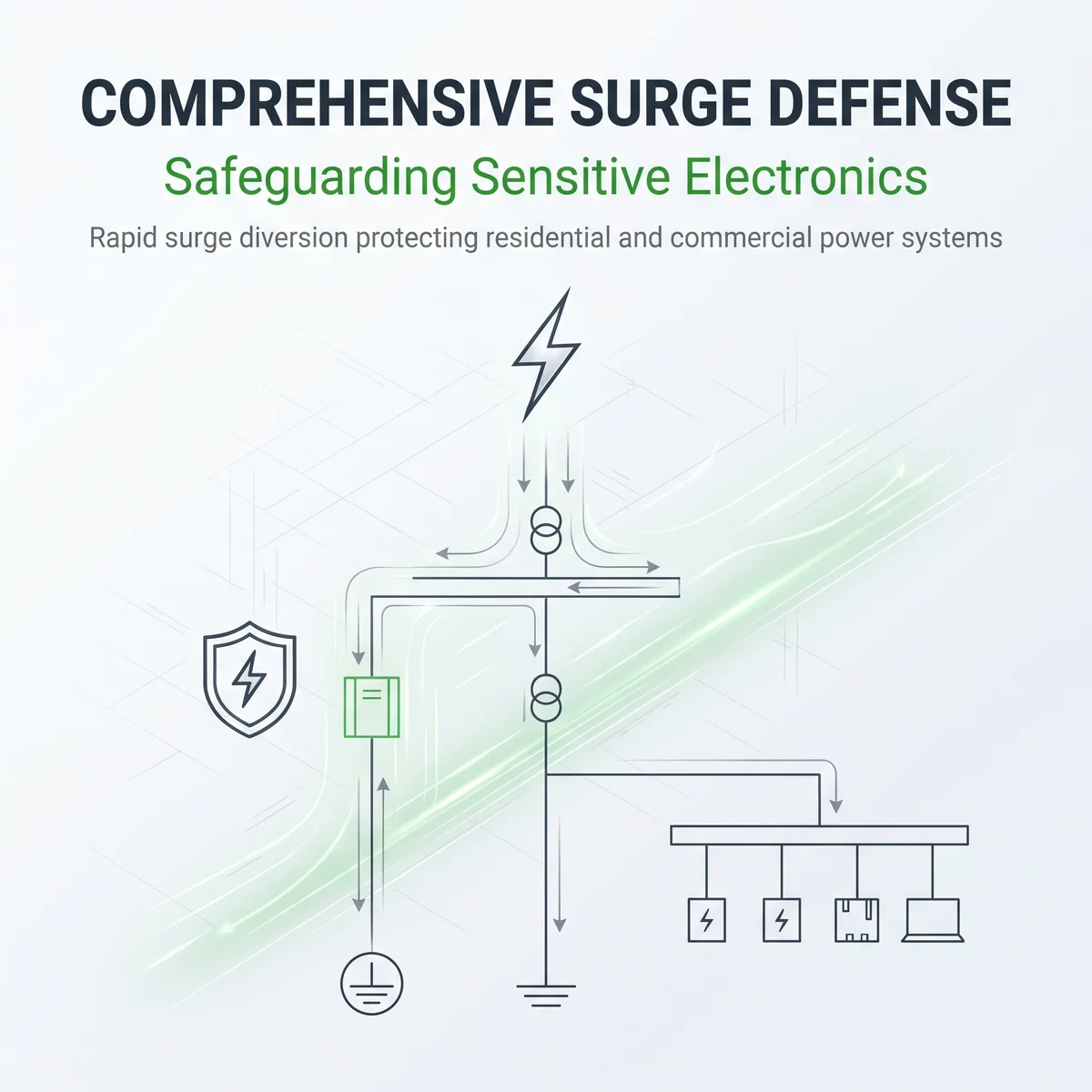

TPKELE AC 4P SPD — это четырехполюсное устройство защиты от перенапряжений, разработанное для трехфазных распределительных систем переменного тока с нейтралью. Предназначено для коммерческих зданий, промышленных объектов и выходов переменного тока инверторов, оно обеспечивает защиту типа 2 от перенапряжений по всем четырем проводникам (L1, L2, L3, N) с независимыми съемными картриджами для каждого полюса. Модульная конструкция позволяет выборочно заменять картриджи без остановки системы, а четыре окна визуальной индикации состояния обеспечивают мгновенную обратную связь о работе каждой фазы и нейтрали. Четкая маркировка клемм (L1, L2, L3, N) упрощает монтаж и снижает ошибки при подключении в загруженных панелях. Идеально подходит для трехфазных распределительных щитов, выходов инверторов, базовых станций телекоммуникаций и любых систем переменного тока, требующих комплексной многополюсной защиты от перенапряжений.
Ключевые особенности

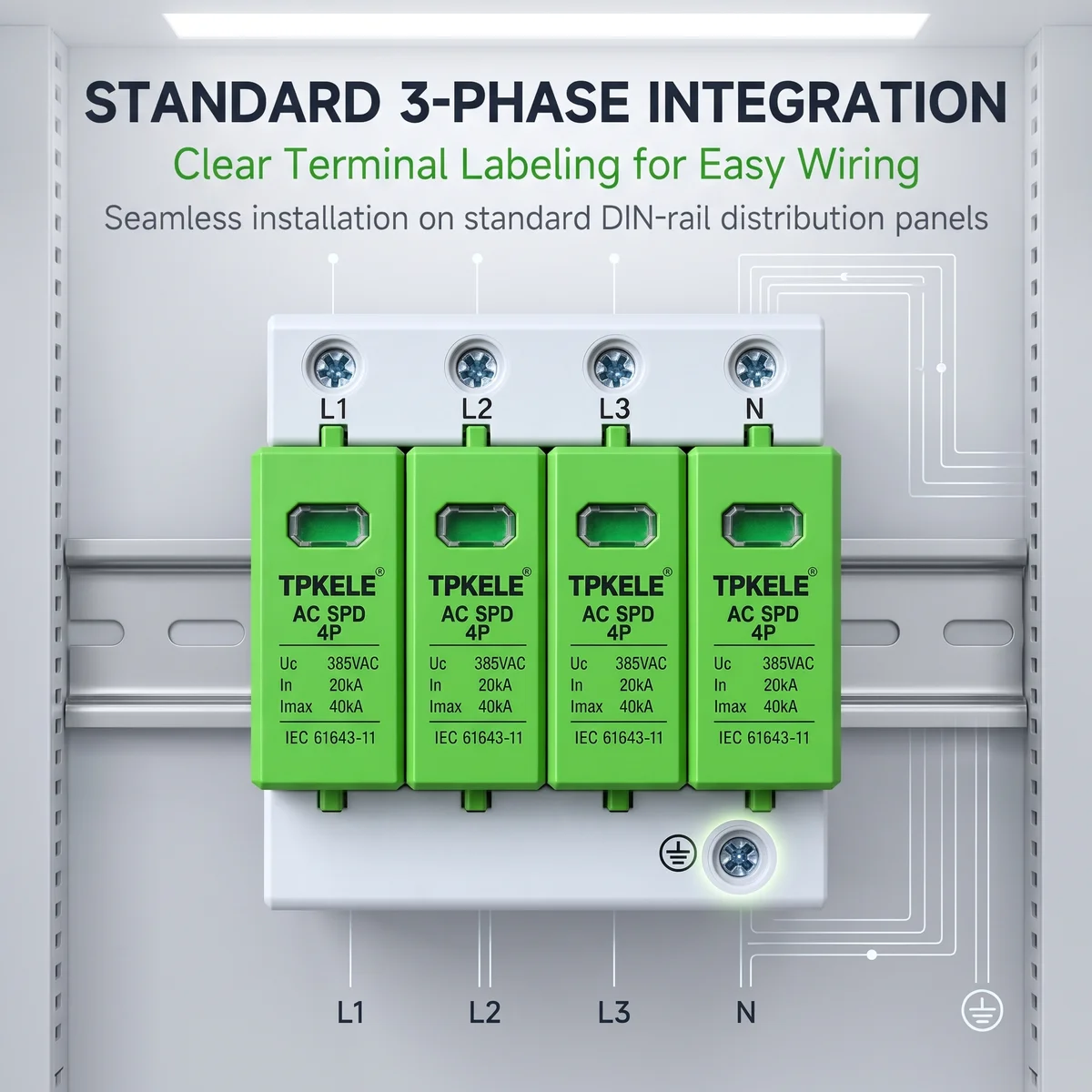

- Конфигурация 4 полюса (L1, L2, L3, N) для трехфазных систем с нейтралью
- Uc 385 В переменного тока — подходит для стандартных трехфазных сетей 400 В
- In 20 кА / Imax 40 кА (8/20 мкс) — уровень защиты типа 2
- Независимые съемные картриджи на каждый полюс для выборочной замены
- Четыре индикатора визуального состояния (зеленый = в порядке, красный = заменить)
Нужна полная спецификация, чертежи или сертификаты для тендера?
Типичные применения
Технические характеристики
| Тип продукта | Четырехполюсное устройство защиты от перенапряжений переменного тока (тип 2) |
|---|---|
| Модель | AC 4P SPD |
| Конфигурация полюсов | 4P (L1, L2, L3, N) |
| Максимальное постоянное рабочее напряжение (Uc) | 385 В переменного тока |
| Номинальный разрядный ток (In) | 20 кА (8/20 мкс) |
| Максимальный разрядный ток (Imax) | 40 кА (8/20 мкс) |
| Уровень защитного напряжения (Up) | ≤1,5 кВ |
| Время отклика | <25 нс |
| Тип защиты | Тип 2 (IEC 61643-11) |
| Индикация состояния | Четыре визуальных окна на полюс (зеленый = норма / красный = неисправность) |
| Тип картриджа | Съемный на каждый полюс, замена без инструментов |
| Дистанционная сигнализация | Опциональный выходной контакт НЗ/НО |
| Монтаж | DIN-рейка 35 мм (IEC/EN 60715) |
| Ширина | 72 мм (4 модуля) |
| Подключение | Винтовые клеммы, емкость кабеля 6–25 мм² |
| Крутящий момент | 2,5 Н·м |
| Степень защиты | IP20 (при установке) |
| Рабочая температура | от −40 °C до +85 °C |
| Материал корпуса | Огнестойкий термопластик, UL94 V-0 |
| Соответствие стандартам | IEC 61643-11, EN 61643-11 |
| Сертификаты | CE, RoHS |
| Применение | Трехфазные распределительные щиты, выходы переменного тока инверторов, коммерческие здания, промышленные объекты, базовые станции телекоммуникаций |
