SPD / Постоянный ток SPD
DC 2P SPD

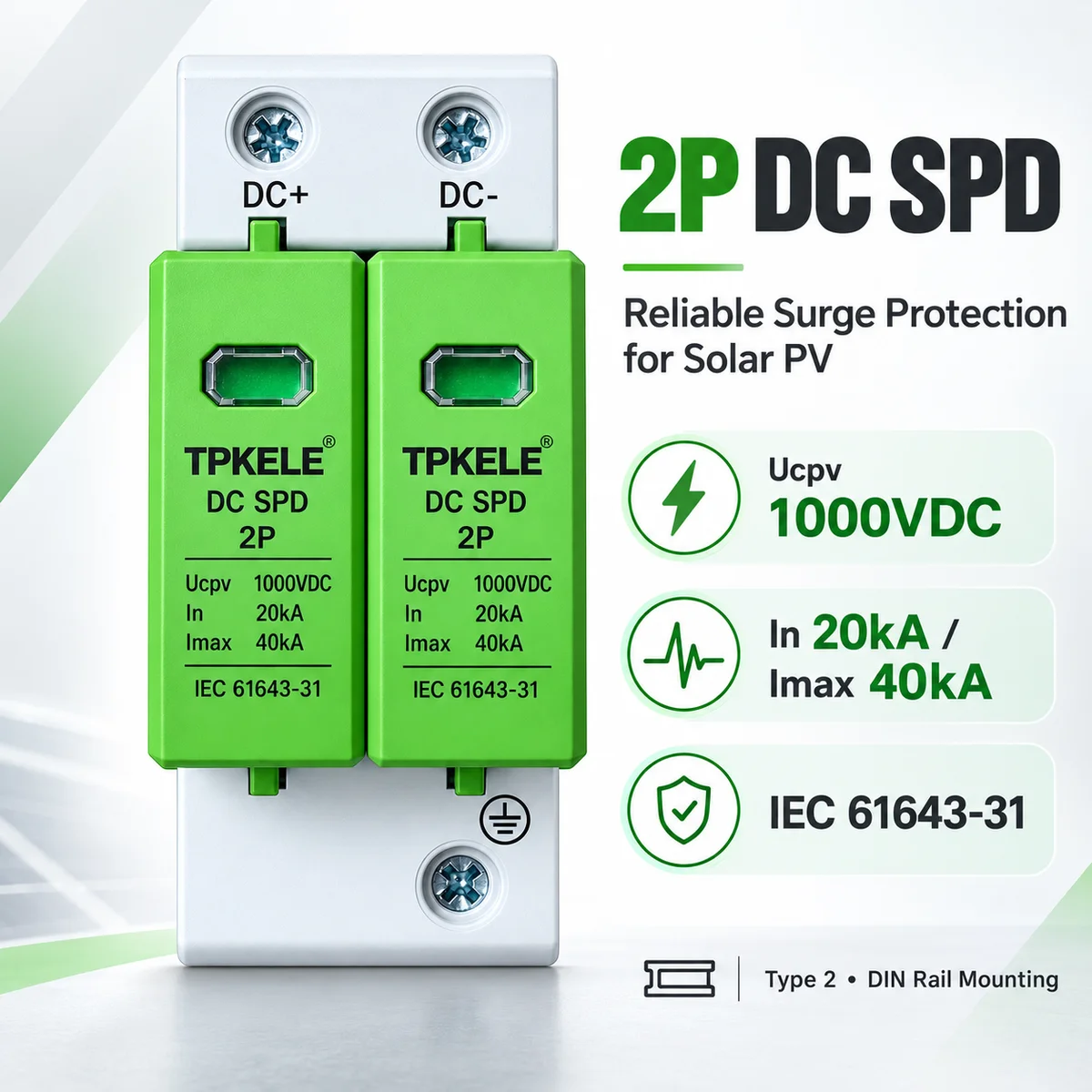

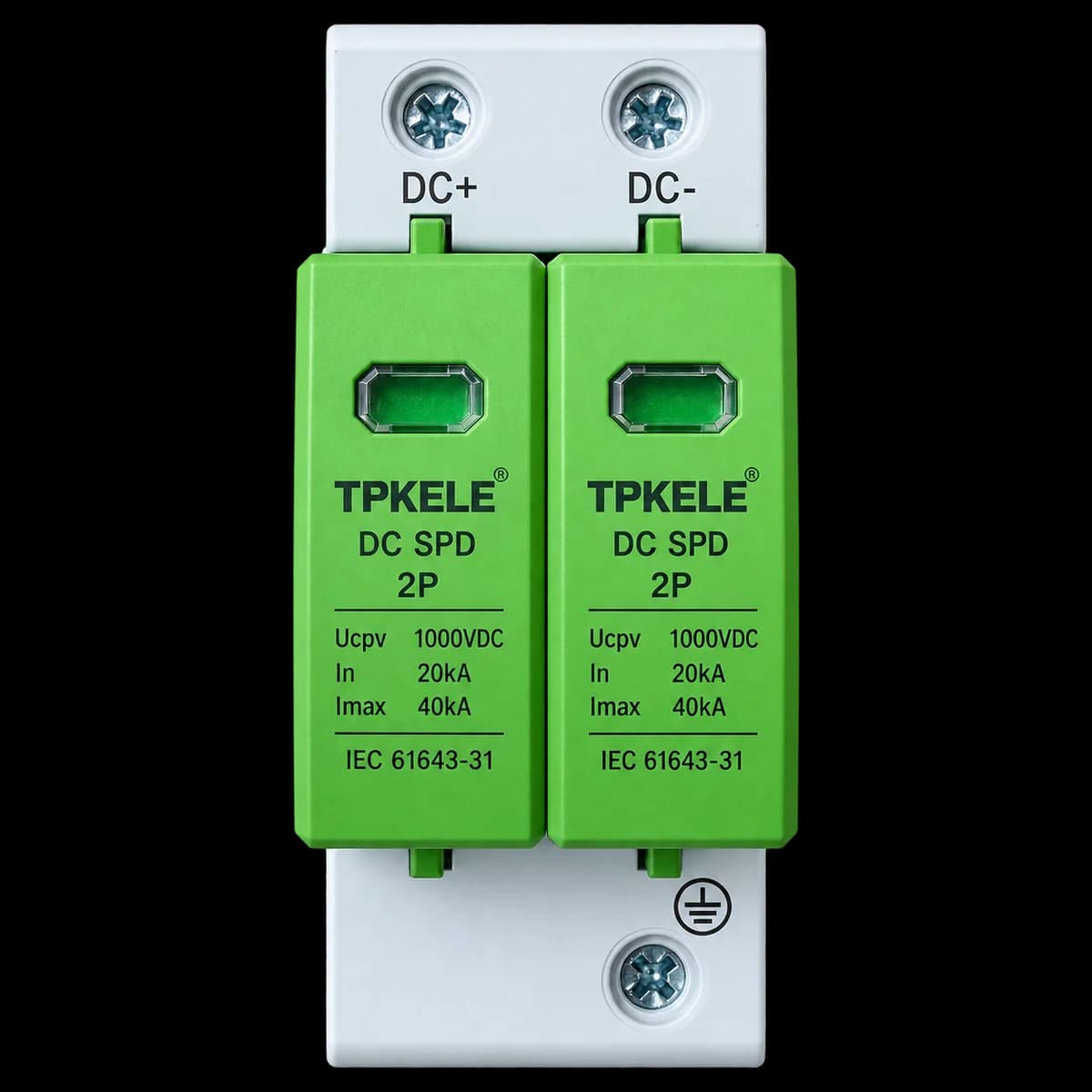

TPKELE DC 2P SPD — это компактное двухполюсное устройство защиты от перенапряжений, разработанное для солнечных фотоэлектрических установок с ограниченным пространством. Специально спроектировано для комбайнерных коробок постоянного тока и защиты на уровне стрингов, оно обеспечивает защиту типа 2 при минимальной занимаемой площади — сокращая занимаемое место на DIN-рейке на 33% по сравнению с моделями 3P/4P при сохранении полного соответствия стандарту IEC 61643-31. Конструкция со съемным картриджем обеспечивает быструю замену на месте без перемонтажа проводов, а двойные окна визуальной индикации состояния позволяют мгновенно оценить работоспособность. Идеально подходит для жилых крышных систем, коммерческих C&I проектов и любых фотоэлектрических установок, где пространство на панели ограничено.
Ключевые особенности
- Конфигурация 2 полюса (DC+/DC−) для компактных установок
- Ucpv 1000 В постоянного тока — подходит для большинства жилых и коммерческих фотоэлектрических систем
- In 20 кА / Imax 40 кА (8/20 мкс) — уровень защиты типа 2
- Съемный модуль-картридж для замены без инструментов
- Двойные индикаторы визуального состояния (зеленый = в порядке, красный = заменить)
Нужна полная спецификация, чертежи или сертификаты для тендера?
Типичные применения
Технические характеристики
| Тип продукта | Двухполюсное устройство защиты от перенапряжений постоянного тока (тип 2) |
|---|---|
| Модель | DC 2P SPD |
| Конфигурация полюсов | 2P (DC+ / DC−) |
| Максимальное постоянное рабочее напряжение (Ucpv) | 1000 В постоянного тока |
| Номинальный разрядный ток (In) | 20 кА (8/20 мкс) |
| Максимальный разрядный ток (Imax) | 40 кА (8/20 мкс) |
| Уровень защитного напряжения (Up) | ≤3,5 кВ |
| Время отклика | <25 нс |
| Тип защиты | Тип 2 (IEC 61643-31) |
| Индикация состояния | Двойное визуальное окно (зеленый = норма / красный = неисправность) |
| Тип картриджа | Съемный, замена без инструментов |
| Монтаж | DIN-рейка 35 мм (IEC/EN 60715) |
| Ширина | 36 мм (2 модуля) |
| Подключение | Винтовые клеммы, емкость кабеля 4–16 мм² |
| Крутящий момент | 1,2–1,5 Н·м |
| Степень защиты | IP20 (при установке) |
| Рабочая температура | от −40 °C до +85 °C |
| Материал корпуса | Огнестойкий термопластик, UL94 V-0 |
| Соответствие стандартам | IEC 61643-31, EN 61643-31 |
| Сертификаты | CE, RoHS |
| Применение | Комбайнерные боксы для фотоэлектрических систем, защита постоянного тока на уровне стрингов, жилые и коммерческие солнечные установки |
Certifications & Standards
Verified to international standards for global tenders
OEM / ODM Available
Private label this SPD for your brand
Logo, color housing, packaging and certificate documentation tailored to distributor and brand-owner programs.
- Custom logo printing on housing and packaging
- Color housing variants for product line differentiation
- Private-label catalogs and datasheet customization
- Project-spec drawings, single-line diagrams and labels
- Container-load supply with export documentation
- Sample preparation within 5–10 working days
Frequently Asked Questions
Какой тип УЗИП мне нужен для солнечного фотоэлектрического проекта?
Цепи солнечных панелей, распределительные коробки и входные цепи постоянного тока инверторов требуют установки УЗИП постоянного тока, рассчитанных на системное напряжение Uoc (600 В / 1000 В / 1500 В). Выходные цепи переменного тока инверторов и распределительный щит здания используют УЗИП переменного тока (класс II по стандарту, класс I+II при возможном прямом воздействии молнии).
В чем разница между устройствами типа 1, типа 2 и типа 1+2?
Тип 1 (форма волны 10/350 мкс) защищает от токов прямого удара молнии на вводе в здание. Тип 2 (8/20 мкс) защищает от индуцированных перенапряжений ниже по цепи. Тип 1+2 объединяет оба — применяется на главном распределительном щите при наличии системы молниезащиты.
Что означают Imax / In на УЗИП?
In = номинальный разрядный ток (8/20 мкс), который SPD может пропускать многократно. Imax = максимальный разрядный ток одиночного импульса, который SPD способен выдержать однократно, сохраняя работоспособность. Выбор In/Imax осуществляется в зависимости от интенсивности грозовой активности и требований проекта.
Соответствуют ли УЗИП TPKELE сертификации CE?
Да — все УЗИП соответствуют CE, RoHS и IEC 61643-11 (AC) / IEC 61643-31 (DC PV). Протоколы испытаний доступны для проектной документации и тендеров.
Предлагаете ли вы УЗИП с выходом дистанционной сигнализации?
Да, отдельные модели оснащены дистанционным сигнальным контактом (NO/NC), что позволяет контролировать состояние УЗИП из центральной системы управления или BMS.
