Производитель УЗИП — солнечные устройства защиты от импульсных перенапряжений AC и DC
TPKELE производит устройства защиты от импульсных перенапряжений (УЗИП) для распределительных сетей переменного тока и фотоэлектрических систем постоянного тока. Линейка УЗИП для переменного тока охватывает защиту типа 1, типа 2 и типа 1+2 по IEC 61643-11; линейка УЗИП для постоянного тока разработана специально для солнечной энергетики с опциями Uoc 600 В / 1000 В / 1500 В по IEC 61643-31. Съемные модули, окна визуальной индикации состояния и дистанционная сигнализация упрощают техническое обслуживание — надежное решение по защите от перенапряжений для EPC-подрядчиков в сфере солнечной энергетики, производителей щитового оборудования и дистрибьюторов.
- AC SPD: тип 1 / тип 2 / тип 1+2 для распределительных щитов и инверторов
- Постоянный ток SPD: 600 В / 1000 В / 1500 В Uoc для комбайнерных коробок и цепей постоянного тока инверторов
- 20kA / 40kA Imax (8/20μs), Up ≤ 1,5 кВ
SPD Product Lines
AC SPD
TPKELE AC SPD защищают низковольтные распределительные щиты, телекоммуникационные шкафы и выходы переменного тока инверторов от грозовых перенапряжений и коммутационных переходных процессов. Доступны в исполнении Type 1, Type 2 и Type 1+2 со сменными картриджами, визуальными индикаторами состояния и дистанционной сигнализацией — соответствуют IEC 61643-11 для тендерных проектов в Европе, на Ближнем Востоке и в Юго-Восточной Азии.
View AC SPD →Постоянный ток SPD

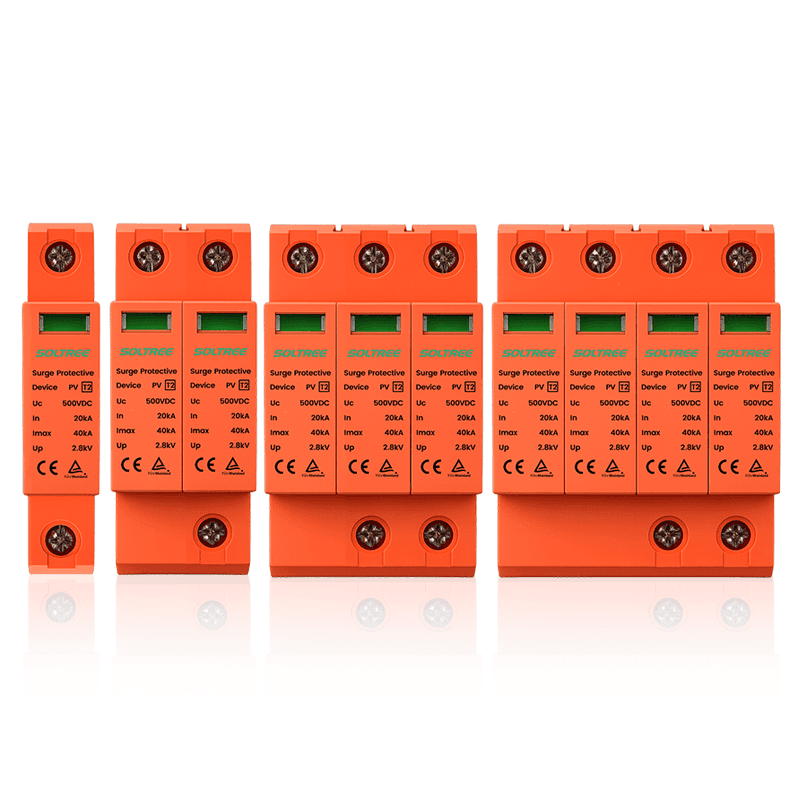

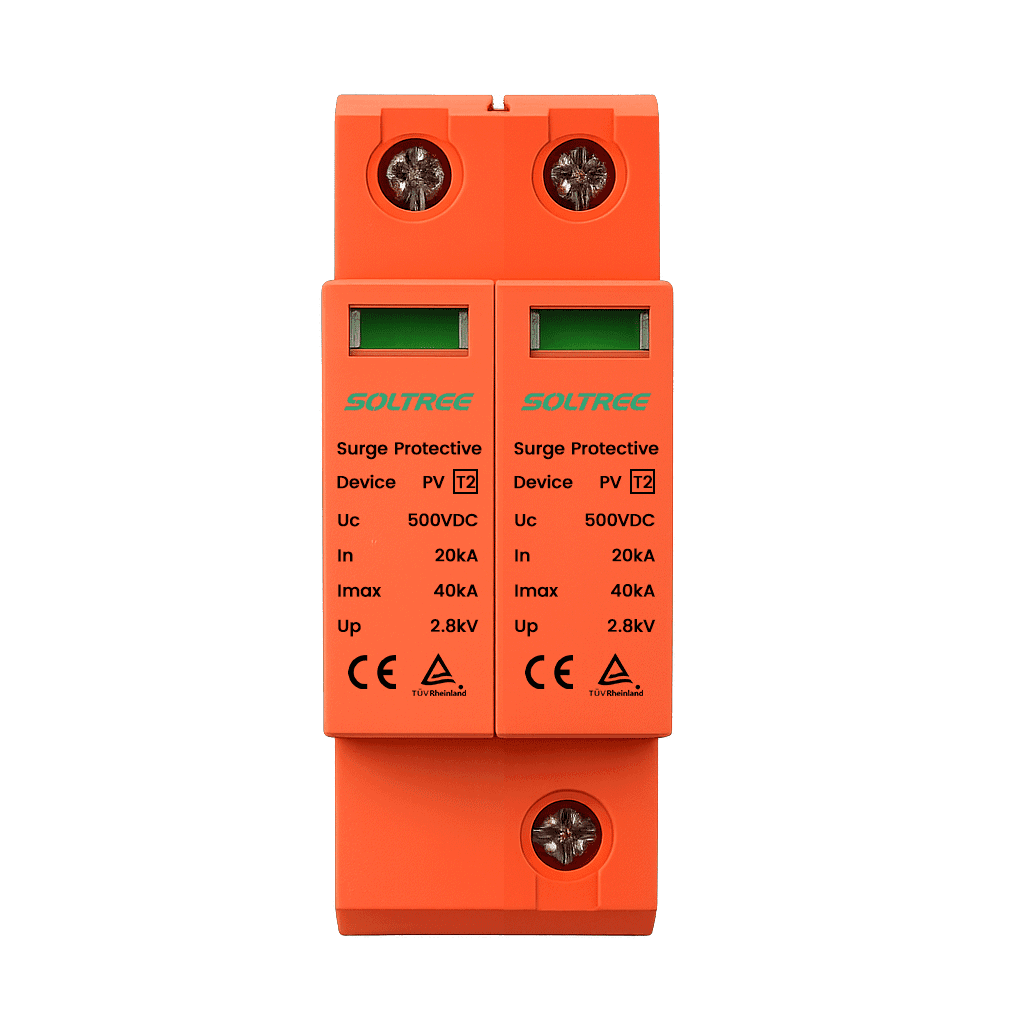

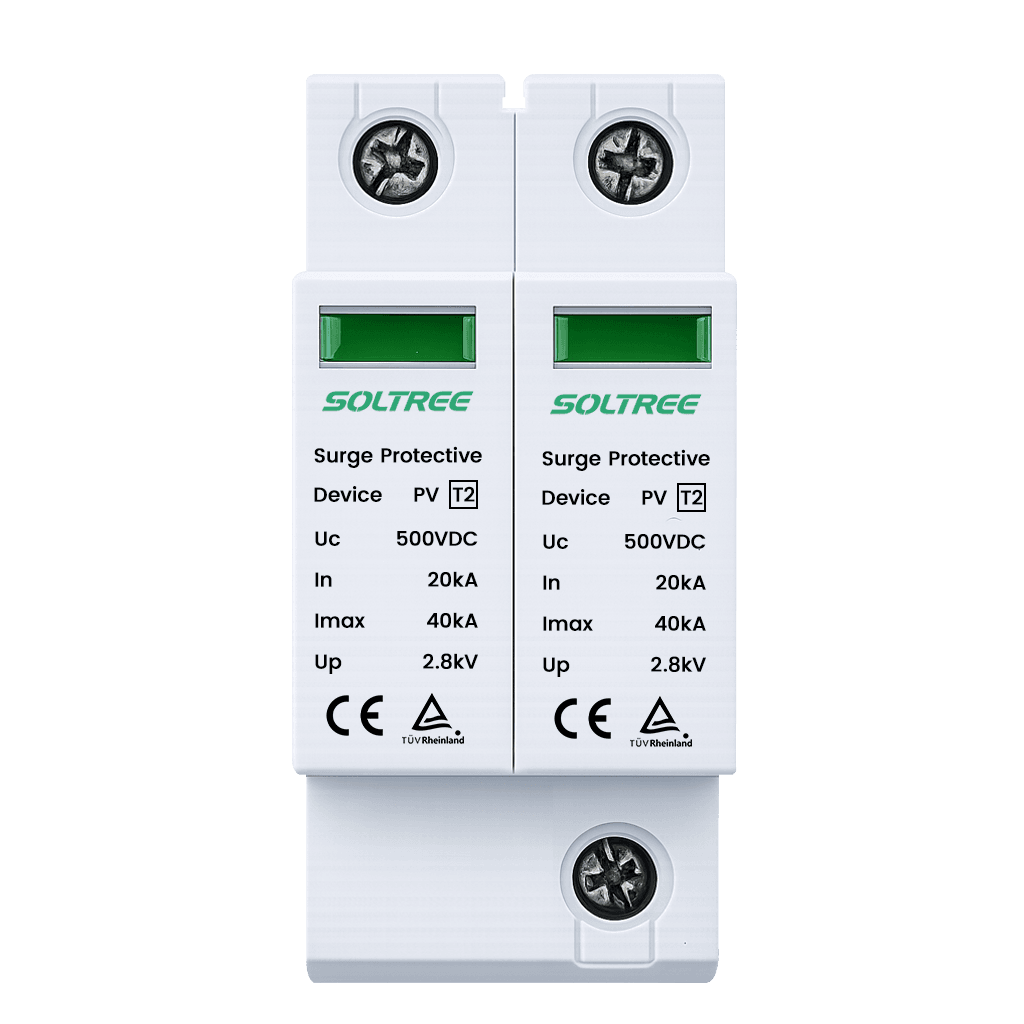

ТПКЭЛЕ УЗИП постоянного тока защищают фотоэлектрические системы и сети постоянного тока от импульсных перенапряжений, вызванных ударами молнии. Предназначены для входов фотоэлектрических цепочек, DC-комбайнеров и DC-сторон инверторов, поддерживают Uoc до 1500В постоянного тока с уровнями защиты Тип 1+2 / Тип 2 и наглядными окнами индикации состояния. Надежное устройство защиты от импульсных перенапряжений для солнечных электростанций, дистрибьюторов и OEM-покупателей по всему миру.
View Постоянный ток SPD →Frequently Asked Questions
Какой тип УЗИП мне нужен для солнечного фотоэлектрического проекта?
Цепи солнечных панелей, распределительные коробки и входные цепи постоянного тока инверторов требуют установки УЗИП постоянного тока, рассчитанных на системное напряжение Uoc (600 В / 1000 В / 1500 В). Выходные цепи переменного тока инверторов и распределительный щит здания используют УЗИП переменного тока (класс II по стандарту, класс I+II при возможном прямом воздействии молнии).
В чем разница между устройствами типа 1, типа 2 и типа 1+2?
Тип 1 (форма волны 10/350 мкс) защищает от токов прямого удара молнии на вводе в здание. Тип 2 (8/20 мкс) защищает от индуцированных перенапряжений ниже по цепи. Тип 1+2 объединяет оба — применяется на главном распределительном щите при наличии системы молниезащиты.
Что означают Imax / In на УЗИП?
In = номинальный разрядный ток (8/20 мкс), который SPD может пропускать многократно. Imax = максимальный разрядный ток одиночного импульса, который SPD способен выдержать однократно, сохраняя работоспособность. Выбор In/Imax осуществляется в зависимости от интенсивности грозовой активности и требований проекта.
Соответствуют ли УЗИП TPKELE сертификации CE?
Да — все УЗИП соответствуют CE, RoHS и IEC 61643-11 (AC) / IEC 61643-31 (DC PV). Протоколы испытаний доступны для проектной документации и тендеров.
Предлагаете ли вы УЗИП с выходом дистанционной сигнализации?
Да, отдельные модели оснащены дистанционным сигнальным контактом (NO/NC), что позволяет контролировать состояние УЗИП из центральной системы управления или BMS.
